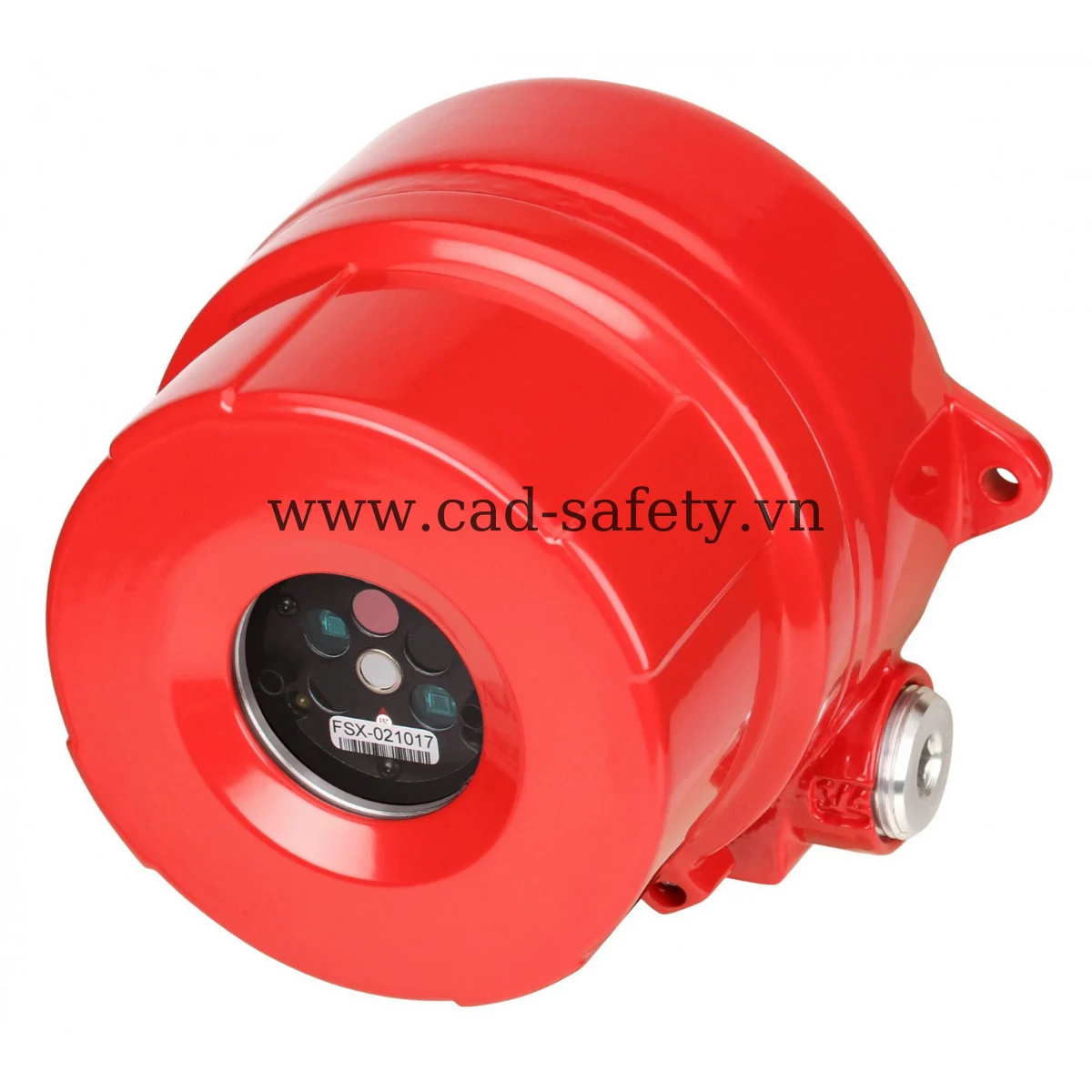

Đầu báo lửa hồng ngoại Honeywell FS24X
Phát hiện đám cháy có thành phần hydrocabon và đám cháy không có thành phần hydrocacbon Phân tích tần số điện tử ™, Công nghệ WideBand IR ™ Chứng nhận: INMETRO, CU-TR, SIL Rating, EN54-10 Vật liệu: Nhôm, thép không gỉ
- Thời gian phản hồi 3-5 giây với đám cháy n-Heptane 1 sq. ft. ở 30 m; 3-10 giây ở 60 m
- Độ nhạy phổ Visible 400 – 700 nm; Near Band IR 0,7 – 1,1 µm; Wide Band IR 1,1 – 3,0 µm; Wide Band IR 3,0 – 5,0 µm
- Điện áp hoạt động 24 Vdc danh định (18-32 Vdc), có ổn áp
- Độ ẩm hoạt động Độ ẩm tương đối 5 đến 98%, không ngưng tụ
MÔ TẢ SẢN PHẨM
Đầu báo lửa hồng ngoại Honeywell FS24X
FS24X là đầu báo cháy ngọn lửa đa quang phổ công nghệ cao thế hệ mới nhất (IR / IR / IR / Visible). Sử dụng công nghệ phát hiện tiên tiến * WideBand IR ™, WideBand 4,3 micron IR ™ linh hoat trong mọi điều kiện thời tiết, FS24X là một bước nhảy vọt về lượng tử trong phát hiện ngọn lửa. Các thuật toán, phần mềm đa chức năng và bộ vi xử lý kép đảm bảo rằng FS24X có hiệu suất phát hiện cháy cao nhất kết hợp với cảnh báo giả tối ưu
Chi tiết kỹ thuật:
- Thời gian phát hiện: 3-5 giây với đám cháy n-Heptane 1 sq. ft. ở 30 m; 3-10 giây ở 60 m
- Độ nhạy của cảm biến: 400 – 700 nanometres Near Band IR: 0.7 – 1.1 microns Wide Band IR: 1.1 – 3.0 microns Wide Band IR: 3.0 – 5.0 microns
- Giao tiếp lựa chọn giữa RS-485 ModBus và RS-485 FireBus II
- Các giao tiếp khác tùy chọn HART-loại trừ EN54-10
- Tùy chọn giao diện phần mềm, cung cấp đồ họa, dữ liệu thời gian thực, truy xuất thông tin được lưu trữ
- Ghi lại thời gian và ngày tháng sự kiện
- Bộ nhớ flash có thể xoá và lập trình lại
- Yêu cầu nguồn :24 Vdc
- Độ ẩm hoạt động: Độ ẩm tương đối 5 đến 98%, không ngưng tụ
- Nhiệt độ hoạt động:
Trường nhìn 110 ° FS24X: -40ºC đến + 85ºC – (40ºF đến + 185ºF);
Trường nhìn 90 ° FS24X: -60 ° C đến + 85 ° C (-76 ° F đến + 185 ° F)
Lưu trữ: -55ºC đến + 110ºC (-67ºF đến + 230ºF)
- Hiển thị trực quan ba màu : màu xanh lá cây là nguồn, báo động màu đỏ, lỗi màu vàng
- Ngõ ra analog 0 – 20 mA -người dùng có thể lựa chọn nguồn
- Rơ le đầu ra Báo động, Lỗi và Cháy
- Bộ vi xử lý kép lấy mẫu kỹ thuật số và xử lý tín hiệu, thu thập dữ liệu, truyền thông và lưu trữ dữ liệu sự kiện trước khi cháy của FirePic
- Hai đầu vào ống dẫn ¾ ”NPT hoặc 25mm
- Sự tiêu thụ ít điện năng
- Miễn dịch RFI và EMI
- Tiêu chuẩn : FM, cFM, IECEx, ATEX, CU-TR, EN54-10, Dash 5 và SIL 2
- Lớp bảo vệ : IP66
THÔNG SỐ KỸ THUẬT
Bảng thông số Honeywell FS24X
| THÔNG SỐ | GIÁ TRỊ / MÔ TẢ |
|---|---|
| Model | FS24X |
| Thời gian phản hồi | 3-5 giây với đám cháy n-Heptane 1 sq. ft. ở 30 m; 3-10 giây ở 60 m |
| Độ nhạy phổ | Visible 400 – 700 nm; Near Band IR 0,7 – 1,1 µm; Wide Band IR 1,1 – 3,0 µm; Wide Band IR 3,0 – 5,0 µm |
| Điện áp hoạt động | 24 Vdc danh định (18-32 Vdc), có ổn áp |
| Độ ẩm hoạt động | Độ ẩm tương đối 5 đến 98%, không ngưng tụ |
| Nhiệt độ hoạt động (trường nhìn 110°) | -40 °C đến +85 °C (-40 °F đến +185 °F) |
| Nhiệt độ hoạt động (trường nhìn 90°) | -60 °C đến +85 °C (-76 °F đến +185 °F) |
| Nhiệt độ lưu trữ | -55 °C đến +110 °C (-67 °F đến +230 °F) |
| Hiển thị trực quan ba màu | màu xanh lá cây là nguồn, báo động màu đỏ, lỗi màu vàng |
| Chứng nhận | FM, IECEx, ATEX, CU-TR, INMETRO, EN54-10 (FS24X-9), đáp ứng SIL 2 |
| Cấp bảo vệ | IP66 và NEMA 4 & 4X |
| Thương hiệu | Honeywell |
| Trường nhìn | FS24X-2: 110°; FS24X-9: 90° |
| Đầu ra analog | 0 - 20 mA, chọn nguồn hoặc sink |
| Vật liệu vỏ | Nhôm sơn tĩnh điện không đồng hoặc thép không gỉ 316 |
Thông số có thể thay đổi theo cấu hình đặt hàng. Vui lòng liên hệ kỹ sư CAD để được tính chọn theo điều kiện vận hành thực tế.
