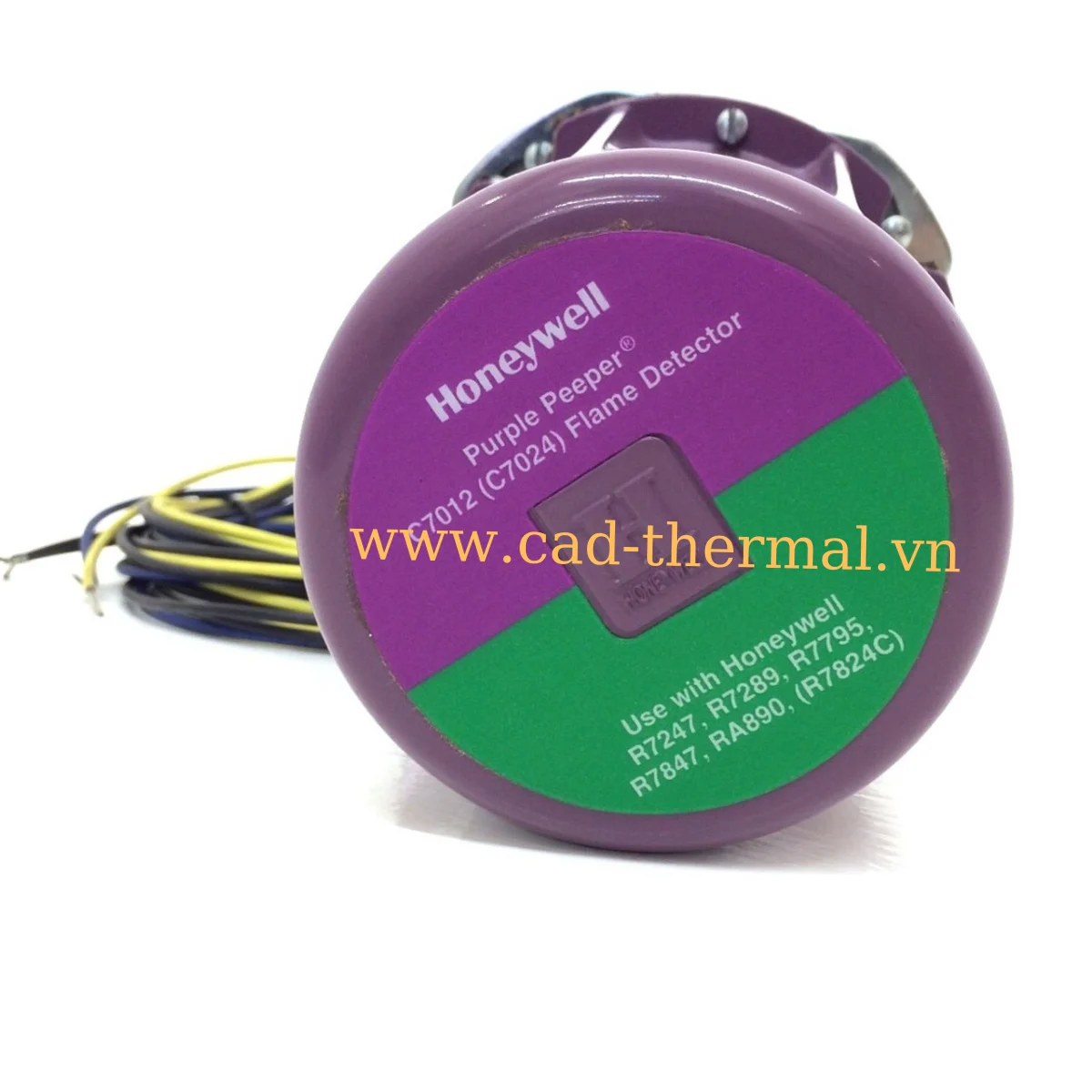

Cảm biến ngọn lửa UV Honeywell C7024E1001

Tính năng:

• Mạch điện tử thể rắn cung cấp mức tiêu thụ điện năng thấp và độ tin cậy cao.
• Máy dò có thể được gắn theo chiều ngang, chiều dọc hoặc ở bất kỳ góc nào ở giữa. Các mô hình tự kiểm tra yêu cầu căn chỉnh bề mặt và có các điểm tham chiếu định vị tích hợp để đảm bảo hoạt động chính xác của cơ chế cửa trập.
• Ống cảm biến bức xạ tia cực tím và cửa sổ xem bằng thạch anh có thể thay thế được tại hiện trường.
• Ống nối có ren và dây dẫn có mã màu cho phép lắp đặt điện nhanh chóng.
• Hai đầu báo cháy có thể được nối song song để giảm bớt phiền toái khi tắt máy trong các ứng dụng khó nhìn thấy ngọn lửa.
• Một giá đỡ xoay có sẵn để tạo điều kiện thuận lợi cho việc nhìn thấy ngọn lửa.
• Xếp hạng -40 ° F (-40 ° C).
• Kết hợp tính năng kiểm tra ống cảm biến UV được sử dụng với Bộ khuếch đại tín hiệu ngọn lửa R7824C tự kiểm tra động của Honeywell.
• Cửa trập dao động làm gián đoạn bức xạ tia cực tím chạm tới cảm biến UV 12 lần mỗi phút để cung cấp chức năng kiểm tra cảm biến UV. Các thành phần mạch khuếch đại được kiểm tra từ bộ vi xử lý trong RM7824.
• Khối nhiệt bảo vệ được tích hợp trong mặt bích lắp.
• Có sẵn cửa sổ xem thạch anh áp suất cao (50 psi [345 kPa]), thấu kính lấy nét và các phụ kiện gắn chống rung.

Thông số kỹ thuật:

• C7024E Tự kiểm tra trạng thái rắn Máy dò tia cực tím Peeper màu tím: Để sử dụng với Bộ khuếch đại tự kiểm tra động R7824C
• Điện áp: 24 Vdc.
• Công suất tiêu thụ: tối đa 7,8 watt
• Vỏ ngoài: Màu tím, vỏ nhôm đúc; mặt bích lắp với khối nhiệt và tấm mặt được tách biệt để cung cấp cách nhiệt và sealoff. Đáp ứng các yêu cầu về vỏ bọc NEMA 4 (bảo vệ trong nhà, ngoài trời; kín mưa, kín bụi, dẫn nước theo đường ống). Áo khoác nước tùy chọn có sẵn cho C7024E
• Đánh giá áp suất:: 20 psi (138 kPa). Có sẵn ống kính lấy nét (xếp hạng 20 psi [138 kPa]) hoặc cửa sổ xem áp suất cao (xếp hạng 50 psi [345 kPa])
• Gắn mặt bích với ren trong NPT 3/4 inch để gắn vào ống ngắm
• Kết nối: Dây dẫn mã màu NEC Class 1, dài 8 feet (2,4 mét)
• Số lượng dây dẫn: Sáu.
• Mở dây dẫn có ren trong Faceplate: 1 / 2-14 NPSM hoặc 7 / 8-20 UNSM ren trong để gắn ống dẫn.
• Trọng lượng: Khoảng 4,25 pound (1,9 kg)
