Khớp nối mềm BE, EE, BB, BF, FF: cách phân biệt

Khớp nối mềm (mối nối mềm) được chia làm 5 loại chính là BE, EE, BB, FF và BF. Khớp dùng để nối ống với ống, ống với van (thường là van cổng ty chìm nắp chụp), đồng hồ đo lưu lượng nước hoặc các phụ kiện khác trong mạng lưới cấp thoát nước.

Điểm chính

• Ống có thể là ống thép, ống nhựa HDPE, ống gang, ống inox…
• Ưu điểm: dễ tháo lắp để thay thế, bảo hành, bảo dưỡng; tránh được trường hợp áp giãn nở vì nhiệt.
• Vật liệu chế tạo là gang cầu hoặc gang xám, sơn phủ epoxy.
• Áp suất làm việc của khớp nối gang: 0-16 bar; nhiệt độ làm việc: 0~80ºC.

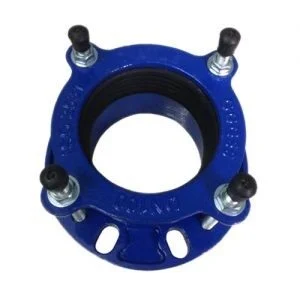

1. Khớp nối mềm BE

Khớp nối BE (hay còn gọi là mối nối mềm BE) có tên tiếng Anh là Universal Flange Adaptor. Cấu tạo gồm một đầu là mặt bích tiêu chuẩn BS, JIS, DIN và một đầu là hình trụ có gioăng răng cưa hình côn. Khớp được ứng dụng để lắp van, đồng hồ với ống. Gioăng có nhiều dải kích cỡ khác nhau nên có thể lắp được cho ống HDPE, ống kẽm, ống inox, ống gang…

• Thân và nắp của khớp bằng gang cầu hoặc gang xám.
• Gioăng cao su EPDM có răng cưa hình côn.
• Bu lông kết nối mặt bích và nắp bằng inox hoặc thép mạ kẽm.
• Sơn phủ hai mặt bằng sơn epoxy với độ dày >=250µm nên an toàn với nước sạch.

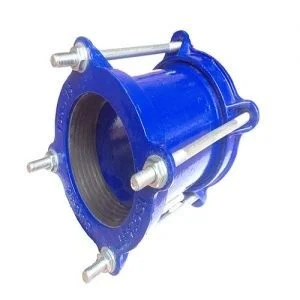

2. Khớp nối mềm EE

Khớp nối mềm EE (mối nối mềm EE) được dùng để nối ống với ống. Ống có thể là HDPE, ống gang, ống thép, ống inox, ống uPVC… Tên tiếng Anh là Universal Flexible Coupling Adaptor. Khớp có thể dùng để kết nối giữa các loại ống khác nhau.

• Thân hình trụ bằng gang cầu hoặc gang xám.
• Nắp bằng gang cầu hoặc gang xám.
• Gioăng răng cưa hình côn hai đầu.
• Bu lông mạ kẽm hoặc inox kết nối hai nắp với nhau.
• Sơn phủ epoxy cả trong lẫn ngoài nên an toàn với nước sạch.

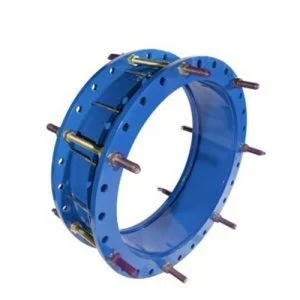

3. Khớp nối mềm BB

Khớp nối mềm BB (dismantling joint BB) được dùng để kết nối hai đầu mặt bích, dùng để bù khoảng cách giữa hai đường ống.

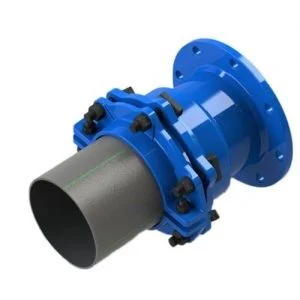

4. Khớp nối mềm BF

Khớp nối mềm BF có chức năng giống khớp nối gang BE, nhưng khác ở chỗ bu lông không được kết nối trực tiếp từ bích đến phần kết nối với ống mà được kết nối ngay tại đầu của phần ống, giúp lực khỏe hơn và việc xiết chặt ống và khớp dễ dàng hơn.

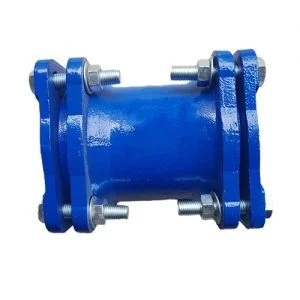

5. Khớp nối mềm FF

Khớp nối mềm FF tương tự khớp EE nhưng bu lông chỉ nối giữa các đầu với nhau nên khỏe hơn so với khớp gang EE. Tuy nhiên giá thành cao hơn vì phải tốn thêm chi phí bu lông cũng như hai đầu là bích.
