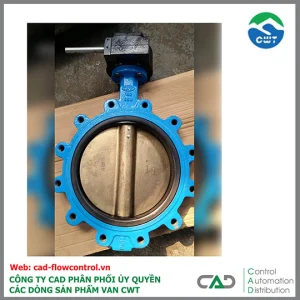

Van bướm CWT

Khi chúng ta tác động vào vô lăng hoặc cần gạt thì hệ thống sẽ truyền động qua trục, dẫn đến mở cánh bướm.

Đối với van bướm tay gạt thì ta chỉ cần quay 90 độ thì van sẽ mở, lúc đó tay gạt sẽ song song với đường ống, Nếu ta nhìn thấy tay gạt vuông góc với đường ống, thì lúc đó van đang mở

• Ưu Điểm

• Ưu điểm của van bướm thì rất nhiều nên hiện nay ở đường ống trong các công ty thì được ứng dụng phổ biến.
• Thiết kế nhỏ gọn đòi hỏi ít không gian hơn so với các loại van khác như van cầu, van cổng….
• Có thể khẳng định rằng van bướm tương đối rẻ hơn so với các van công nghiệp khác. Lý do van bướm rẻ tiền hơn là do thiết kế đòi hỏi vật liệu ít hơn cho thiết kế của van. Trên thị trường loại van bướm rẻ nhất là loại wafer, phù hợp với 2 mặt bích.
• Thao tác đống mở dễ dàng, nhanh chống
• Công việc thực hiện bảo trì đơn giản, dễ dàng hơn
• Trọng lượng nhẹ.
• Có khả năng giảm áp suất thấp và phục hồi áp lực cao.

• Nhược điểm:

• Chỉ sử dụng tốt ở môi trường áp suất thấp. Nếu áp suất cao van sẽ dễ dàng hư hỏng, theo thời gian sẽ dễ dàng ảnh hưởng đến van bị rò rỉ.
• Van bướm rất hạn khi mở điều tiết từ 30 đến 80 độ.

1. Phân loại van bướm CWT (Butterfly valve CWT)

• Theo cấu tạo van
  • Van bướm đồng tâm (Concentric Buttefly valve)
  • Van bướm lệch tâm

+ Doubel Offset

+ Triple Offset

1. Đặc điểm van bướm

• Tiêu chuẩn thiết kế ASME 16.34, API 609
• ASME 16.34, API 609
• Áp suất làm việc Class 150 ~ 600
• Kích thước NPS 2” ~ 36”
• Kiểu kết nối Flange, BW, Lug, & Wafer Ends

1. Van bướm được ứng dụng trong công nghiệp

Van bướm đồng tâm hoặc áp suất thấp và nhiệt độ thấp, van bướm hiệu suất cao, bao gồm một loạt các ứng dụng. Những ứng dụng này bao gồm:

• Nước làm mát, không khí, khí và các ứng dụng tương tự khác, như phòng cháy chữa cháy, nước tuần hoàn, v.v.
• Dịch vụ ăn mòn yêu cầu van lót
• Chế biến thực phẩm, hóa chất và dược phẩm
• Bùn và các dịch vụ tương tự
• Ứng dụng hơi nước và áp suất cao và nhiệt độ cao
• Ứng dụng điều tiết liên quan đến áp suất chênh lệch thấp, như trong hệ thống cấp nước hoặc không khí làm mát

1. Phân loại van

Để thuận tiện trong việc phân loại và đặt hàng van. CWT với nhiều năm kinh nghiệm đã tối ưu và đặt mã code của van và từng phụ kiện van theo tiêu chuẩ của CWT như sau:

Hiện nay CAD là đơn vị tiên phong và được CWT ủy quyền phân phối sản phẩm van CWT trong mảng hệ thống công nghiệp.

Đội ngũ nhân viên của CAD được chuyên gia của hãng đào tạo chuyên sâu. Chúng tôi cung cấp dịch vụ tư vấn kỹ thuật và sửa chữa bảo dưỡng, thay thế vật tư tiêu hao ngay tại nhà máy của quý khách.
